СНЯТИЕ И УСТАНОВКА, ПРОВЕРКА НАТЯЖНОГО УСТРОЙСТВА ЦЕПИ

Если слышны шумы, которые позволяют сделать вывод о ненормально работающем натяжном устройстве цепи, натяжное устройство следует снять и проверить. Натяжное устройство цепи вворачивается с правой стороны в картер двигателя. Натяжитель натягивает цепь усилием натяжной пружины, а также за счет давления масла в натяжном устройстве, которое зависит от давления масла в двигателе.

Снятие

  • Снять клиновой ребристый ремень или клиновой ремень генератора, см. раздел "Снятие и установка, натяжение клинового ребристого ремня" или "Снятие и установка клинового ремня генератора".
  • Отклонить генератор от двигателя. Для этого вывернуть стяжной бот (4) и отжать держатель (5) вверх, возможно отпустить болт крепления (3).

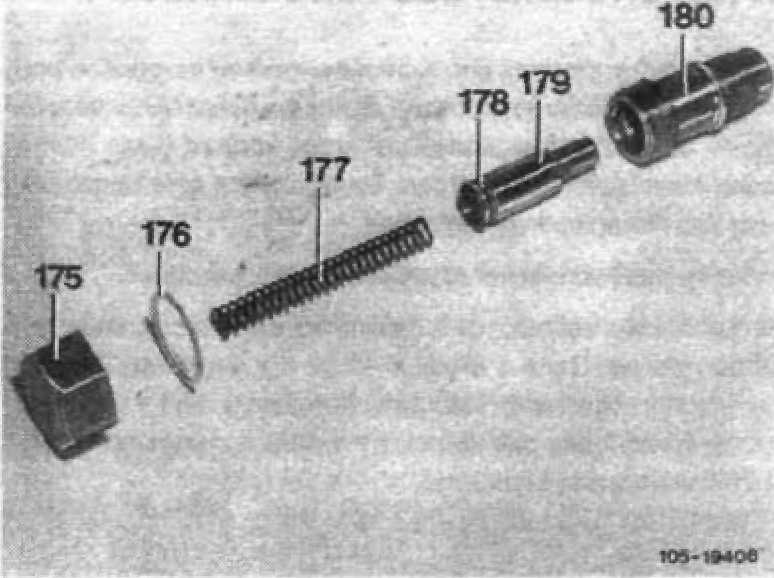

  • Отвернуть колпачковую гайку (175). Внимание: Гайка находится под давлением пружины (177).
  • Вытащить нажимную пружину. Снять уплотняющее кольцо (176).
  • Ключом со вставкой для болтов с головками с внутренними шестигранниками (17 мм) вывернуть корпус натяжного устройства цепи.
  • Вытащить из корпуса (180) нагнетательный поршень (179).

Проверка

Тщательно очистить в бензине детали и проверить их на возможность повторной установки (отсутствие износа, повреждений). Проверить легкость перемещения поршня в корпусе. Заменить поврежденные детали, или, если требуется заменить натяжное устройство цепи в сборе.

Установка

  • Ввернуть корпус натяжного устройства цепи в картер двигателя и затянуть с моментом затяжки 10 мм.

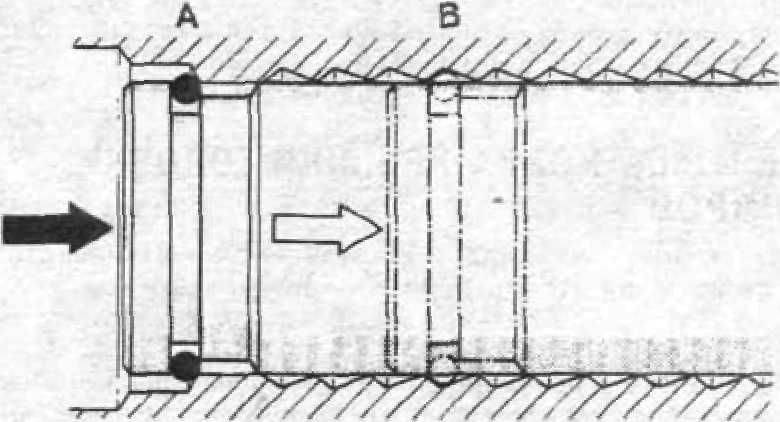

  • Вставить нагнетательный поршень в пружинным кольцом (178) до установочного фиксатора (А).
  • Наложить новое уплотнительное кольцо, вставить пружину и затянуть колпачковую гайку моментом 70 нм.
  • Закрепить генератор на держателе стяжным болтом, болт держателя затянуть на головке цилиндров моментом 45 нм. Наложить и натянуть клиновой ребристый ремень пли клиновой ремень генератора, см. раздел "Снятие и установка, натяжение клинового ребристого ремня" или "Снятие и установка клинового ремня генератора".
