Снятие и установка крышки головки цилиндров

Крышка головки цилиндров изготовлена из магниевого сплава и покрыта с наружной стороны слоем черной пластмассы.

Снятие

Внимание: Крышка головки цилиндров снимается только вместе с проводами системы зажигания и крышкой распределителя зажигания.


Рис. 101-24753
  • Снять воздушный фильтр, см. раздел "Снятие и установка воздушного фильтра".
  • Отсоединить синий разъем от клапана запуска холодного двигателя, а электрические провода по краю крышки немного отжать в сторону.
  • Снять все свечные наконечники, снять крышку распределителя зажигания, см. раздел "Снятие и установка распределителя зажигания".
  • На автомобилях, оборудованных кондиционером: Снять держатель (см. стрелка) подающей фреоновой трубки.
  • Отвернуть ключом 13 мм 5 колпачковых гаек и снять их с прокладочными шайбами. Снять крышку головки цилиндров вместе с проводами зажигания.

Внимание: Если крышка головки цилиндров крепко засела (прикипела), не бить по крышке головки цилиндров молотком, попытаться отсоединить крышку головки цилиндров, отжимая ее вбок руками; в крайнем случае осторожно ударять по углам пластмассовым молотком.

Внимание: На автомобилях, оборудованных кондиционерам: Оттянуть крышку головки цилиндров с крышкой распределителя зажигания на столько, чтобы можно было провести крышку распределителя зажигания под шлангом шланга кондиционера -длинная стрелка- на рисунке 101 - 24753.

Установка

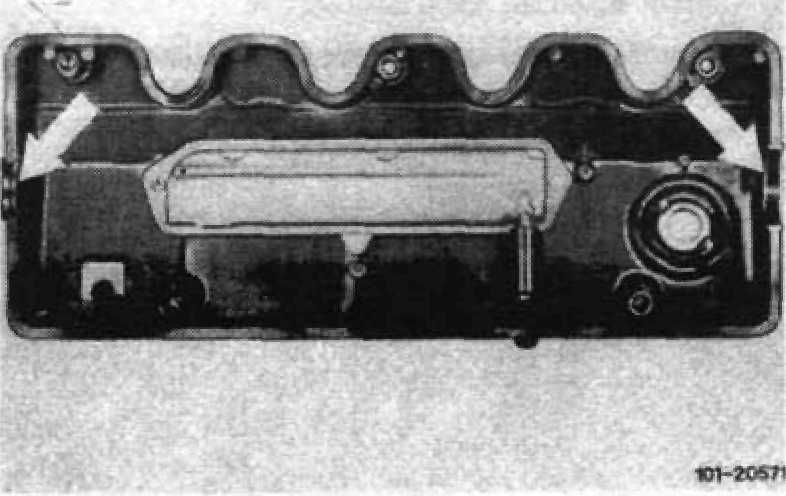

  • Проверить целостность прокладки крышки головки цилиндров и, если требуется, заменить. При этом прокладку сначала вставить сзади и спереди (см. стрелки).
  • Поставить крышку на головку цилиндров. На автомобилях, оборудованных кондиционером: провести крышку распределителя зажигания под шлангом шланга кондиционера.
  • В указанной последовательности с 1 по 5 постепенно затянуть колпачковые гайки. Сначала затянуть все гайки до момента 3 мм, затем все гайки до момента б нм, затем до 12 км и в заключение затянуть все гайки в последовательности с 1 по 5 до момента затяжки 15 мн.
  • На автомобилях, оборудованных кондиционером: Установить держатель фреоновой трубки.
  • Надеть свечные наконечники, установить крышку распределителя зажигания, см. раздел "Снятие и установка распределителя зажигания".
  • Подсоединить разъем клапана запуска холодного двигателя.
  • Установить воздушный фильтр, см. раздел "Снятие и установка воздушного фильтра".
  • Разогреть двигатель и проверить герметичность крышки головки цилиндров.
